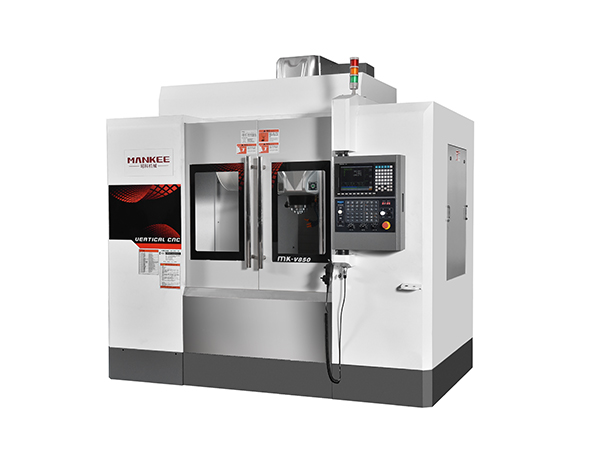

功能概述：
明科機械立式加工中心系列，采用超大底座結合大跨距人字形立柱加十字滑臺的高剛性床身結構，保證機臺的吸震效果和精度維持。
大直徑C3級帶預拉絲桿，消除部分熱延伸；大線軌承載，高剛性，低摩擦，低噪音；
BT40直連主軸，高轉速，低震動，高扭矩，前端迷宮設計，帶氣幕保護功能；
24T圓盤變頻伺服刀庫，高速換刀；
適用于5G通訊腔體加工，汽車零配件，模具制造，自動化零配件加工等高端制造業；
|
機械參數 |
單位 |
V850 |
V1165 |
V1270 |
V1380 |
|
三軸行程 |
mm |
800X500X500 |
1000×650x650 |
1200x700x680 |
1300×800×700 |
|
工作臺尺寸 |
mm |
1200x660 |
1300×650 |
1500×800 |
1000X500 |
|
T型槽 |
mm |
5-18X105 |
5-18x126 |
5-18x100 |
5-18x120 |
|
工作臺最大承重 |
kg |
700 |
800 |
1000 |
1000 |
|
主軸端面至工作臺面距離 |
mm |
100~600 |
120~770 |
125-825 |
150~840 |
|
主軸中心至立柱導軌距離 |
mm |
572 |
770 |
760 |
835 |
|
X軸線軌規格 |
mm |
35 |
45 |
45 |
45 |
|
Y軸線軌規格 |
mm |
35 |
45 |
45 |
45 |
|
Z軸線軌規格 |
mm |
35 |
45 |
45 |
45 |
|
X/Y/Z絲杠規格 |
mm |
36X16 |
40x12 |
40x10 |
50x10 |
|
主軸規格 |
BT40/ φ 1 |
BT40/ φ 150 |
BT40/φ 150 |
BT40/BT50/φ 150 |
BT40/ φ 140 |
|
主軸最高轉速 |
rpm |
12000 |
10000/12000 |
12000 |
12000 |
|
主軸功率 |
kw |
11 |
11 |
11 |
15 |
|
X/Y/Z三軸電機功率 |
kw |
2/2/3 |
3/3/3 |
3/3/3 |
3/3/4.5 |
|
X/Y/Z快速 |
m/min |
48 |
35 |
25 |
25 |
|
X/Y/Z切削最高速度 |
mm/min |
10000 |
10000 |
10000 |
10000 |
|
三軸定位精度 |
mm |
±0.003/300 |
±0.003/300 |
±0.003/300 |
±0.003/300 |
|
三軸重復定位精度 |
mm |
±0.002/300 |
±0.002/300 |
±0.002/300 |
±0.002/300 |
|
氣壓規格 |
kg/cm2 |
6-7 |
6-7 |
6-7 |
6-7 |
|
機床尺寸 |
mm |
2500×2400×2400 |
3050×2700×2700 |
3450×2800×3100 |
3650×3000×3250 |
|
整機重量 |
T |
7 |
5 |
6 |
8 |
- 1 、鑄鐵經高溫回爐及六個月以上的時效處理。
- 2、嚴謹的配裝工藝（線軌裝配、絲杠裝配、軸承裝配等）。
- 3、精湛的鏟刮工藝(馬達座鏟刮、主軸端面鏟刮、立柱安裝面鏟刮）。
- 4、科學的生產制作，全程可追溯的品質管控制度。
- 1、在進行螺距誤差檢測時，可同時檢驗出直線軸導軌在XX和YY兩個方向上的直線度，
- 2、保證機床各部的加工和裝配精度。實測出機床正式定位精度和重復定位精度。
- 3、整機檢測主軸垂直度與工作臺平面的精度，要求精度保證0.01mm以內。
- 4、整機檢測Z軸導軌與工作臺垂直度，要求精度保證0.01mm以內。
- 5、整機檢測XY軸導軌垂直度，要求精度保證0.005mm以內。
